Преглед

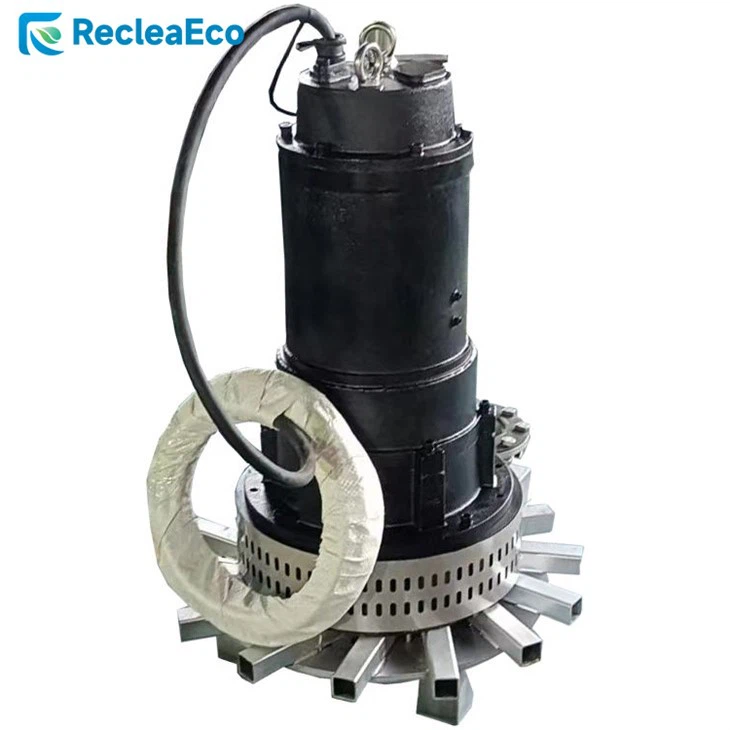

QXB потопяемият центробежен аератор са самоуважаващи се аератори за пречистване на отпадни води и вода в общински и промишлени централи. Потапящият се аератор се използва предимно в процесите на обработка на вода и биохимични отпадни води като специализирано устройство за аерация. Той е подходящ за аерация и смесване в камери за песъчинки, резервоари за предварителна доставка, резервоари за аерация, флотационни резервоари и други подобни приложения. Той също се използва за оксигенация в водоемите за аквакултура и поддържането на ландшафтни водни тела.
Принцип на работа
QXB потопяемият аератор разполага с уникален дизайн на хидравлични компоненти, който оптимизира пропастта между работното колело и водещата лопатка, включваща дизайн на колело във формата на звезди и радиални канали за смесване на вода-въздух. Високоскоростното въртящо се колело генерира центробежна сила във водата, създавайки отрицателна зона на налягане, която рисува във въздуха. Този въздух се раздробява и се смесва с вода в камерата за смесване. Чрез дифузионния канал високоскоростните изхвърлени микробуси увеличават контактната площ между въздуха и водата, повишавайки ефективността на използване на кислорода и образувайки ефективна циркулация на спираловидна водна потока.
Структурна диаграма
Параметри
|
Модел |
Двигател (KW) |
Ток (A) |
Скорост (r/min) |
Зона на работа (m²) |
Макс. Дълбочина на дежурство (m) |
Въздух в (m³/h) |
Тегло (Kg) |
|
Qxb -0. 75 |
0.75 |
2.2 |
2850 |
9 |
2.0 |
10 |
62 |
|
Qxb -1. 5 |
1.5 |
4 |
1470 |
16 |
3.0 |
22 |
105 |
|
Qxb -2. 2 |
2.2 |
6 |
1470 |
20 |
3.0 |
35 |
182 |
|
Qxb -3 |
3 |
7.8 |
1470 |
35 |
3.5 |
50 |
198 |
|
Qxb -4 |
4 |
8.8 |
1470 |
35 |
4.0 |
75 |
134 |
|
Qxb -5. 5 |
5.5 |
13 |
1470 |
60 |
4.5 |
90 |
298 |
|
Qxb -7. 5 |
7.5 |
20 |
1470 |
63 |
5.0 |
100 |
316 |
|
Qxb -11 |
11 |
24 |
1470 |
100 |
5.0 |
160 |
382 |
|
Qxb -15 |
15 |
32 |
1470 |
100 |
5.0 |
200 |
413 |
|
Qxb -18. 5 |
18.5 |
40 |
1470 |
120 |
5.5 |
260 |
476 |
|
Qxb -22 |
22 |
45 |
1470 |
145 |
6.0 |
320 |
495 |
Горните параметри на миксера се получават под теста на напрежение 380V и честота 50Hz.
Аерация на изпълнение
Диаграма на размери
|
Модел |
L |
Dn |
B |
E |
F |
H |
|
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
|
|
Qxb -0. 75 |
390 |
DN40 |
405 |
65 |
165 |
485 |
|
Qxb -1. 5 |
420 |
DN50 |
535 |
200 |
240 |
550 |
|
Qxb -2. 2 |
420 |
DN50 |
535 |
200 |
240 |
615 |
|
Qxb -3 |
500 |
DN50 |
635 |
205 |
300 |
615 |
|
Qxb -4 |
500 |
DN50 |
635 |
205 |
300 |
740 |
|
Qxb -5. 5 |
690 |
DN80 |
765 |
210 |
320 |
815 |
|
Qxb -7. 5 |
690 |
DN80 |
765 |
210 |
320 |
815 |
|
Qxb -11 |
720 |
DN100 |
870 |
240 |
400 |
1045 |
|
Qxb -15 |
720 |
DN100 |
870 |
240 |
400 |
1045 |
|
Qxb -18. 5 |
840 |
DN125 |
1050 |
240 |
500 |
1100 |
|
Qxb -22 |
840 |
DN125 |
1050 |
240 |
500 |
1100 |
Оформление на инсталацията
Често задавани въпроси
